Comme je l'ai indiqué dans ma présentation, je suis en train de travailler sur mon premier MOC en tant qu'adulte.

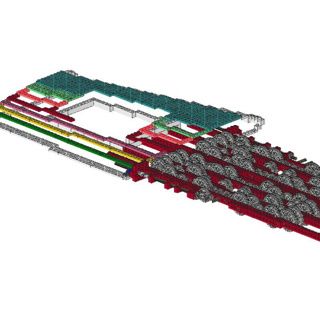

Mon projet est de re-faire l'avion Alcorak du dessin animé Goldorak. Pour ceux qui ne connaissent pas l'engin Il devrait faire 2m50 d'envergure et 1m70 de longueur, plusieurs moteurs électriques afin d'animer la montée descente des ailes, du nez, des hélices du fonctionnement VTOL et du corset. Je présente sur mon blog (http://clif-lego.over-blog.com) mes différents travaux. Pour l'instant je suis au design sous lcad, et à l'anaylse des screenshots du DA afin d'avoir les dimensions de l'avion. J'attends les livraisons de mes premiers lots remportés sur eBay afin de passer à la phase plus "pratique". J'ai aussi conçu une base mysql, je suis en train de faire les quelques pages PHP qui me permettront de gérer mon stock de pièces: * pièces référencées chez Lego * pièce effectivement possédées, nombre, provenance * liste des commandes (avec la source: eBay, magasin, prix) Qu'en pensez-vous? Clif, MOCeur fou de lego technique
|
|
Projet interessant et original !
Et la petite web appli pour gérer tes pièces, ben c'est une bonne idée également ! |
|
Toute la pignonerie sert-elle vraiment à quelque chose ou est-ce du design?
|
|
(j'ai répondu dans le thread où je me suis presenté) ça sert à fabriquer le couple necessaire à lever les ailes: environ 60cm d'envergure avec les modules VTOL en bout. Clif, MOCeur fou de lego technique
|
|
J'avait pensé à 2 ou 4 moteur en //. Bon, d'un autre coté j'ai (40/24)^2 x (40/8)^3 = 340. Et j'ai 8 boite de réduction comme celle là. S'il faut, je rajoute encore un étage, au centre je vais avoir la place en hauteur. J'ai plus peur de la torsion de mes bricks techniques. J'espère que cela va résister. Pour l'instant je n'ai aucune idée du poids des morceaux, étant donné que j'attends mes pièces. En plus dans le module VTOL j'ai l'intention de mettre le système d'hélice verticale + hélice dans la tuyère. Clif, MOCeur fou de lego technique
|
|
voila un énooooorme projet !!
Plutot que la page web et a ta place, j'utiliserais Excel qui, je pense, est plus pratique pour ce que tu veux faire. Mais bien sur, tu fais comme tu l'entends J'ai hate de voir le début réel de ton projet [ Don't Worry Be Happy ] -- [ Sets Acquis ] -- [ Sets Désirés ] -- [ Parce que les Lego, c'est le bien !!! ] |
|
les 8T sont très fragiles, donc à éviter, mais si tu n'a pas le choix met les le plus proche possible du moteur dans la chaine d'engrenage.
coté moteur regarde chez philo http://www.philohome.com/tech.htm, tu y trouvera leur caractéristique, et ça te donnera déjà une idée de la vitesse de déploiement, tu peut aussi augmenté le bras de levier, (j'ai l'impression que tu prévois de mettre ton entrainement directement sur l'axe de rotation de ton aile ) pour les poutres tu peut faire des triangulation pour augmenter la résistance (façon poutre treillis) ça marche très bien et il y a plein d'exemple sur le forum dans les topiques des divers grues. |
|
Je sais bien en ce qui concerne les 8t, c'est pour cela que j'ai d'abord fait 2 étages de 40t/24t. Mais comment avoir une démultiplication importante sans utiliser le couple 40t/8t ?
(merci pour le lien, très intéressant) Le problème est que je m'impose une épaisseur d'aile de 5 bricks (15 plates), et que la section de mon aile est un vrai profil (intrados/extrados). Donc mes 40t tiennent tout juste. J'ai renforcé le tout en mettant des axes 4 dans les trous longitudinaux du 40t et en multipliant les 40t afin de répartir le couple. Je vois pas bien comment je peux faire dans une épaisseur de 5 blocks, en masquant la mécanique.
Merci pour le conseil. Je vais voir à utiliser la technique de plates à 90° de la brick. Clif, MOCeur fou de lego technique
|
|
Bienvenue et bon courage pour ton projet (j'étais fan d'Actarus).
Ne penses-tu pas que c'est un peu gros pour redémarrer ? Pourquoi pas une miniature (50cm) pour étudier un peu la chose ? |
|
Ado j'étais arrivé à 1 modèle de 1m, avec l'épaisseur des ailes de 1 block + 2 plate. Justement, un modèle plus petit ne va pas me confronter à ces problèmes de résistance des matériaux, poids, couple, design, etc... Et puis merde, ado, j'étais arrivé à 1m, 20 ans plus tard, des études supérieures, des soft de CAO, et un budget pour acheter les pièces que je veux (alors qu'a 'époque je faisait ce que je pouvais vec mon sac de lego), ca devrait le faire, non?? En tout cas, je suis peut être trop ambitieux, on verra bien... Clif, MOCeur fou de lego technique
|
|
Salut Si tu veux estimer le poids des ailes ou pieces lego, tu peux utiliser bricklink. Sélectionne les pièces de tes ailes en remplissant ton panier et tu as une option dans tes préférences pour afficher le poids total de la commande. Après, pour calculer le couple engendré par le poids, c'est une autre affaire. Sinon, pour lever les ailes, +1 smegolum: n'entraine pas directement sur l'axe de rotation de ton aile! le nylon de l'axe va vriller. Je bookmark ton projet |
|
J'ai tenu compte de vos remarques: (http://idata.over-blog.com/4/22/84/99/module-aile-refait1.JPG) L'axe de droite entraine un 8t / 40t et ensuite 2 étages de 12t / 40t. Le dernier 40t est fixé à l'axe rouge avec 2 axes 3 passant de par et d'autre de l'axe de rotation. Clif, MOCeur fou de lego technique
|
